Objectif : guider pas à pas la réalisation d’un ocarina imprimé à la maison. Ce texte présente le choix du modèle, les réglages d’impression, le post-traitement et quelques astuces issues d’impressions réelles.
Contexte : l’ocarina est un petit instrument à vent, souvent en argile ou céramique. Un modèle de référence signé Rob Beggs, imprimé en PLA “Royal Blue” avec un symbole peint, montre qu’une pièce unique peut donner un son stable.
Ce guide prend la forme d’un listicle. Chaque partie détaille une étape clé : préparation, matériaux (PLA, PETG, ASA), orientation d’impression, étanchéité, ponçage et accord.
Avantage pratique : avec le bon modèle et des tolérances respectées, l’impression fonctionne sur la plupart des imprimantes domestiques. Les sites comme Thingiverse ou Printables hébergent des fichiers fiables.
Public : makers, musiciens amateurs et parents en France cherchant un projet accessible pour la famille.
Pourquoi l’ocarina est parfait pour une première impression d’instrument
Pour débuter, rien de mieux qu’un petit instrument facile à fabriquer et à jouer. La simplicité acoustique est immédiate : le son naît quand l’air vient frapper une arête vive, comme pour beaucoup d’instruments de la famille des bois.
Un instrument à air simple, inspiré des bois
Les bois sont anciens : la flûte découverte par Ivan Turk montre que ce principe fonctionne depuis des millénaires.
« La flûte de Néandertal, datée de dizaines de milliers d’années, rappelle l’ancienneté des techniques à souffle. »
Le même principe marche avec des matériaux modernes. Vous pouvez donc produire un bon rendu sonore même si l’objet n’est pas fait en bois.
Conception compacte, impressions en une seule pièce possibles
La forme compacte tient dans la main et se prête bien à une impression monobloc. Cela limite les fuites et réduit le besoin d’assemblage.
- Conception interne simple = moins d’erreurs acoustiques.
- Tolérance de jeu large = idéal pour débuter.
- Précision des trous reste déterminante pour l’accord.
En résumé, ce projet est accessible, motivant pour la famille et rapide à tester. Consultez un site reconnu avant de vous lancer pour choisir un fichier fiable et bien pensé.
Imprimer un ocarina en 3d : modèles et conseils
Un bon fichier change la donne : esthétique, ergonomie et tenue d’accord. Le modèle de Rob Beggs, imprimé en PLA “Royal Blue” avec un symbole Triforce, sert souvent de référence pour sa tenue d’accord fiable et son rendu visuel proche de Link.
Privilégiez un site reconnu (Thingiverse, Printables) et lisez les commentaires avant téléchargement. D’autres créateurs comme Nimaid, RobSoundtrack, Mystikal ou Mikolas Zuza proposent des variantes précises pour comparer la forme et la projection sonore.
La construction monobloc réduit les jonctions et les micro-fuites. Même quelque chose d’aussi simple que l’épaisseur des parois modifie le timbre et la stabilité de l’accord.
| Créateur | Esthétique | Focus sonore | Usage |
|---|---|---|---|
| Rob Beggs | Royal Blue, Triforce | Accord fiable | Débutants/collecteurs |
| Nimaid | Compacte | Projection | Scène/commerce |
| RobSoundtrack / Mystikal | Variantes décor | Finesse | Tests comparatifs |
Astuce : consultez des photos 360° et les coupes du modèle avant toute impression. Sauvegardez plusieurs versions et notez vos paramètres pour tester la réponse à souffle égal.
Préparer votre impression: forme, taille et trous
Avant de lancer l’opération, vérifiez la géométrie du fichier. La forme, la taille et la position des trous jouent directement sur la justesse et la jouabilité.
Position des trous et impact sur l’accord
La position exacte des trous conditionne les hauteurs : un décalage de quelques dixièmes suffit pour fausser une note.
Ne déplacez pas les ouvertures pour un remix esthétique. Conservez l’implantation d’origine du modèle si vous tenez à l’accord.
Redimensionner : ce que cela change pour l’air et le souffle
Agrandir ou réduire change la colonne d’air. Une échelle plus grande demande souvent plus de souffle et peut fatiguer.
Testez d’abord à 100% avant d’augmenter. Imprimez un gabarit plat des trous pour valider l’ergonomie des doigts.
- Soignez l’épaisseur de couche et le débit : la précision FDM influence l’ovale des trous.
- Veillez à une arête nette à l’embouchure : pas de bavure, sinon l’air vibre mal.
- Vous pouvez simplement ébavurer légèrement un trou trop serré, avec parcimonie.
- Marquez les repères de doigt si la surface est très lisse.
Astuce : documentez chaque impression et vos retours d’écoute pour progresser à chaque fois.
Matériaux et son: PLA, PETG, ASA… et ce que cela peut apporter
Différents filaments donnent des réponses sonores légèrement distinctes. Les tests montrent que le choix du matériau influe sur la rigidité, l’amortissement et la projection.
PLA / ASA : un son un peu plus “chaud”
Le PLA et l’ASA offrent un timbre peu plus chaleureux. Leur rigidité favorise une attaque douce et un rendu plus rond.
PETG : une tonalité légèrement plus “haute”
Le PETG donne une sensation de hauteur accrue. La différence reste ténue pour l’oreille non entraînée, mais elle apparaît lors de comparaisons répétées.
Lissage à l’acétone pour l’ASA
Lisser l’ASA à l’acétone augmente volume et clarté. Résultat : plus de projection et un timbre plus net.
Faites cette opération en extérieur, avec ventilation et loin de toute flamme : l’acétone cela peut être dangereux.
- Conseil pratique : gardez la même forme et les mêmes paramètres d’impression pour tester seulement le matériau.
- Documentez date, bobine et humidité : ces détails influent sur la finition des petites pièces.
- Consultez un site fournisseur pour les températures et réduire les cordages internes.
Réglages d’impression: supports, orientation et temps d’impression
Les paramètres d’impression déterminent la propreté intérieure et la tenue d’accord. Une bonne préparation limite les retouches et préserve la chambre d’air.
Ajouter des supports seulement pour les premières couches internes
Astuce : placez des supports localisés aux premiers ponts internes. Ils évitent les cicatrices sur la surface de la chambre d’air.
Orientation pour limiter les fuites d’air à l’intérieur
Orientez la pièce pour que les couches suivent les conduits. Des couches continues réduisent les micro-porosités et les fuites.
Préférez une hauteur de couche fine à l’embouchure pour obtenir une arête nette.
Impressions en quelques heures sur la plupart des imprimantes
En général, la fabrication prend quelques heures selon l’imprimante et le profil. Une flûte soprano comparable sort en ~4 heures et 60 g de filament.
- Vitesses modérées pour des contours précis des trous.
- Ajoutez une jupe ou une bordure si la surface de contact est faible.
- Vérifiez débit et température pour limiter stringing et blobs à l’intérieur.
- Faites une petite pièce test avant la version définitive et contrôlez l’étanchéité à la lumière/air.
Post-traitement et assemblage: obtenir une chambre d’air étanche
Un bon post-traitement corrige les jeux et transforme une pièce brute en objet jouable.
Commencez par un contrôle visuel puis tactile des pièces. Repérez les bavures, les lignes de couches et les zones de contact. Vérifiez l’emboîtement à sec avant toute intervention.
Ponçage fin des emboîtements
Poncez par passes très fines. Testez l’ajustement après chaque petite passe. Si c’est trop serré, retirez peu de matière; si c’est trop lâche, passez à l’astuce du ruban.
Astuce pratique : protégez toujours l’intérieur. La poussière doit être retirée, sans laisser de résidu dans la chambre d’air.

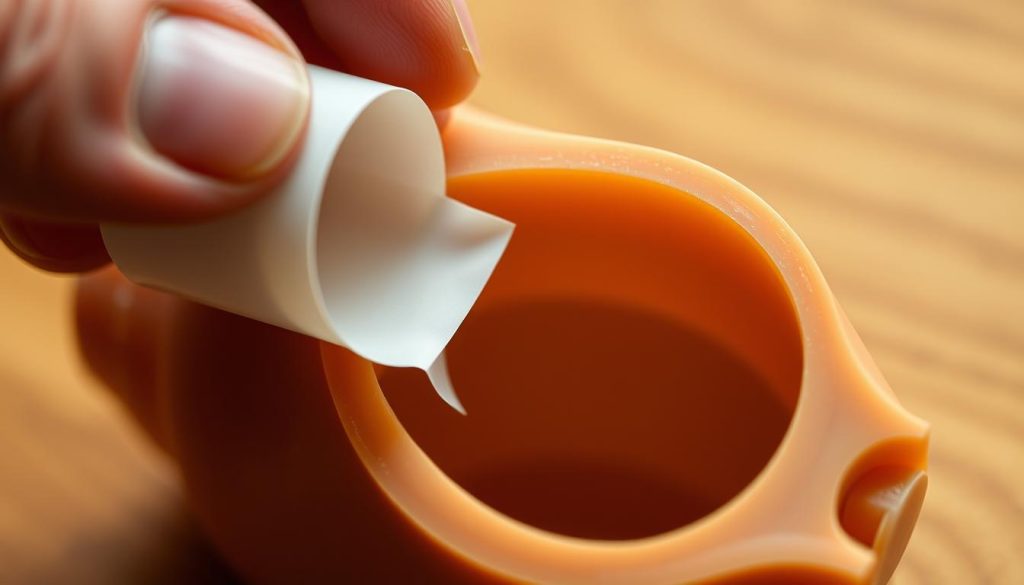

Astuce ruban adhésif de peintre pour parfaire l’ajustement
Si l’ajustement est légèrement lâche, entourez la partie mâle d’1 ou 2 tours de ruban adhésif de peintre. Il se comprime à l’assemblage et rétablit un jeu précis.
Nettoyez ensuite avec un chiffon légèrement humide pour enlever les résidus de ponçage. Évitez d’introduire de l’eau dans la chambre d’air ; essuyez soigneusement.
- Polissez doucement l’embouchure pour obtenir une arête nette sans arrondir le biseau.
- Tenez compte de la forme du modèle : identifiez où l’étanchéité est la plus critique.
- Après chaque micro-ajustement, faites un test sonore note par note.
- Pour l’ASA, un lissage à l’acétone peut lisser l’intérieur et améliorer la projection (faire en extérieur).
| Problème | Action | Effet attendu |
|---|---|---|
| Jeu trop serré | Ponçage par petites passes | Emboîtement ajusté, pas de contraintes |
| Jeu trop lâche | 1–2 tours de ruban adhésif de peintre | Joint compressible et étanche |
| Poussière dans la chambre | Essuyage au chiffon humide | Intérieur propre, son clair |
Patience : prenez votre temps. Un peu d’effort ici évite de réimprimer et assure une meilleure création finale.
Accord et jouabilité: peut-on jouer n’importe quelle chanson ?
Beaucoup d’essais montrent qu’une pièce monobloc bien imprimée sonne juste dès la sortie de l’imprimante. La précision des trous et la qualité d’impression expliquent souvent cette stabilité.
Accord généralement fiable
Si le fichier est propre et l’impression soignée, l’accord peut être fiable. Testez des gammes complètes pour valider la justesse.
Guides pour apprendre
Des tutoriels sur un site dédié proposent des partitions et doigtés. Ils permettent d’apprendre des thèmes populaires comme ceux de Miyazaki, Zelda ou Le Seigneur des Anneaux.
- Testez gammes et intervalles pour vérifier la cohérence.
- Adaptez l’intensité du souffle pour corriger de légers écarts.
- Comparez plusieurs modèles pour trouver la jouabilité adaptée à votre main.
- Certaines notes aiguës sont plus sensibles : soufflez plus finement.
- Enregistrez vos essais pour suivre les progrès au fil des fois.
« Des guides pas à pas et des partitions simplifiées peuvent vous aider à jouer presque n’importe quelle chanson. »
Enfin, créez de courtes routines d’exercices et utilisez les doigtés fournis par la communauté. Vous pouvez créer rapidement des morceaux motivants et progressifs.
Personnalisation: de la couleur “Triforce” au look Dark Vador
La personnalisation transforme une pièce fonctionnelle en objet qui raconte une histoire. Le Rob Beggs imprimé en PLA Royal Blue puis peint d’un symbole Triforce montre l’impact d’une finition soignée.
Peinture et marquages décoratifs : privilégiez l’acrylique et un vernis mat pour un marquage durable. Les pochoirs offrent des logos nets; aidez-vous d’une photo de référence pour aligner le motif.
Remix de la forme sans toucher aux trous : vous pouvez modifier l’allure générale, mais ne bougez jamais la position des ouvertures. Cela préserve l’accord et la justesse.
- Effets : brossé, métallisé ou patiné (ex. thème Dark Vador) pour un rendu riche.
- Embouts décoratifs amovibles : pratique si la géométrie le permet.
- Idées : incrustations résine, peinture nacrée, décalcomanies vernies.
Astuce : cherchez un site fiable pour trouver la base, notez vos paramètres et partagez une photo pour inspirer la communauté. Ainsi, vous pouvez créer propre séries coordonnées (bleu Triforce, noir Dark Vador) et garder la qualité sonore.
Dépannage: son faible, souffle difficile, fuites et autres soucis
Quand le son manque de puissance, commencez par vérifier l’étanchéité. Les emboîtements lâches, les micro‑fentes ou la porosité d’impression peuvent être la cause principale.
Refaites ensuite l’arête de l’embouchure avec précaution. Enlever quelque chose de superflu aide, mais n’arrondissez pas le biseau : cela abîme la réponse.
- Évaluez la taille : un modèle trop grand peut être plus exigeant en souffle ; revenez à l’échelle d’origine si besoin.
- Inspectez l’intérieur : des cicatrices de supports créent des turbulences et une perte de volume.
- Ajustez les réglages d’impression : baissez vitesse, revoyez température et débit pour améliorer la définition.
- Contrôlez le plateau et l’adhésion : une première couche décalée fausse la géométrie interne.
Tenez compte des limites des imprimantes : buses usées ou filament humide peuvent être en cause. Parfois la seule solution est de relancer une impression propre.
Astuce pratique : comparez deux impressions successives pour isoler la chose qui a changé et planifiez quelques heures pour un nouvel essai bien préparé.
Pour la famille et les enfants: sécurité, matériaux et usage pendant des heures
Pour les familles, cet instrument compact se prête bien aux après‑midi créatifs à la maison. Il tient dans la main, se range facilement et limite les chutes grâce à sa forme compacte.
Choix du matériau et coins adoucis
Choisissez des filaments non abrasifs (PLA, PETG, ASA) et poncez les arrêtes extérieures. Des bords lissés réduisent les risques pour les enfants et offrent un toucher confortable.
Astuce : cassez légèrement les arêtes avec un papier fin; cela suffit pour rendre quelque chose de sûr sans altérer la justesse.
- Surveillez l’usage pendant heures pour éviter l’hyperventilation chez les enfants.
- Impliquer la famille par le choix des couleurs et des motifs augmente l’adhésion.
- Vous pouvez essayer des embouts protecteurs ou un vernis compatible contact alimentaire.
- Nettoyez régulièrement après usage partagé pour garder l’objet hygiénique.
Adaptez la taille si besoin pour de petites mains, mais faites des essais : une plus grande forme demande plus de souffle. Commencez par des sessions courtes et ludiques, puis augmentez la durée progressivement.
« Les thèmes connus motivent: Zelda ou fantasy réunissent toute la famille. »
Conclusion
Bilan rapide : quelques bonnes pratiques suffisent pour obtenir une pièce musicale convaincante.
Choisir un modèle fiable, soigner l’orientation et limiter les supports aux premières couches protège la chambre d’air. Une impression propre et régulière garantit souvent un accord stable sur une pièce monobloc.
Les filaments diffèrent : PLA/ASA offrent un timbre plus chaud, PETG semble un peu plus aigu; le lissage ASA à l’acétone peut augmenter volume et clarté.
Coût faible face au commerce, possibilité de réimprimer des pièces, valeur pédagogique forte pour la création familiale. Testez un fichier de référence, documentez chaque essai, ajustez paramètres puis recommencez.
Avant téléchargement, vérifiez licence et retours sur le site, acceptez les cookies si besoin. En bref, cet article montre que, avec peu de matériel et quelques heures d’apprentissage, vous pouvez être rapidement créateur et musicien.
